對于PCM傳輸設備而言，自環測試（簡稱自環）是PCM設備故障定位時最常用的一種方法，也稱環路檢測法。PCM設備的自環測試方法有多種，可按不同的類型來劃分。

按自環的信號方向來分有：PCM設備內自環測試和PCM設備外自環測試。

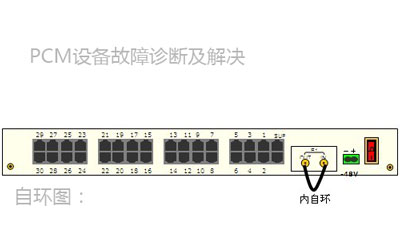

1.PCM設備內自環測試：就是將本端站的PCM設備設備E1鏈路收（Rx）和發（Tx）通過一條較短的同軸電纜連接起來，若設備只亮PWR燈，無其他告警燈亮，則證明本站設備正常無故障，作用是用來檢查本站設備是否有故障。

2.PCM設備外自環測試：就是將對端站的PCM設備撤離，把鏈接對端站的2M電路接頭收發自環，而不是將遠端設備收發自環。從而來觀察本端設備是否只有PWR燈亮，無其他告警燈亮，在本端設備無故障的情況下就可以來判斷傳輸鏈路是否有故障，作用是用來檢查對端站及傳輸鏈路是否有故障。

按自環的信號等級來劃分，PCM設備自環測試又可分為：2Mbit／s自環（CU）、TU自環、單支路自環以及外圍設備自環，自環分別檢查各自的單元是否有故障。通過設備各種不同的自環，就可逐級地分離出故障點來，從而排除故障。比如整個系統不工作，懷疑某塊CU板有故障時作2Mbit／s自環判定；某類支路（如數據或4WE&M用戶）出現中斷，懷疑該TU板故障時作單支路自環檢測；需要注意的是，自環時還須注意接口特性，如4WE&M的收發電平是否一致，因此必要時須加衰減器。

同時，我們也可以對局端設備或遠端設備來進行單獨的自環測試，從而來確定是局端設備有故障還是遠端設備有故障。也是使用一根同軸電纜來連接設備本身的E1鏈路收發自環，看設備是否只亮PWR燈，但是遠端的PCM設備要把時鐘改為主時鐘，因為PCM設備出廠前，局端站設備默認為主時鐘，遠端站設備默認為從時鐘。來各自進行單獨判斷局端設備或遠端設備是否有故障。

PCM設備自環測試是解決故障比較好的一種方法，經過銀訊公司以往經驗和統計，傳輸故障高發生事件分別為：2M電路接觸不良、設備自環、接頭虛焊、收發接反、鴛鴦線、標簽錯誤等。因此，當發生傳輸故障時，首先我們就可以從可能發生的高概率事件入手，層層分析，逐段自環，問題就可迎刃而解，達到事半功倍的效果。

“鴛鴦線”一般指2Mbit/s系統中多組中繼電纜相互交叉，沒有正確連接，如正常情況下a收、a發是一對線，b收、b發是一對線，如果接成了a收、b發，或b收、a發為一對線，即為鴛鴦線。當出現這種情況時，到相應局向的單通現象較多。

解決辦法：該故障較容易查找，最直觀的方法就是用2Mbit/s測試儀表在DDF架上進行監聽，只要某系統的任一時隙有單通現象，就說明該系統有鴛鴦線；反之只要某系統的任一時隙通話正常，該系統放線正確。查出問題后，重新核對調整系統即可。
