在2017年這年里，市場對無損傷自動保護倒換組網的傳輸需求也越來越多，廣州銀訊推出了電力調度系統的遠程通信方案。
通信網也在不斷演變，人們也越來越關注著組網的安全和網絡通信的暢通上面。下來來說說方案需求。
鏈路要求：通過SDH光環網傳輸。
用戶需求:一個中心站，33個分站，中心站分別給每個分站提供8路電話和6路2/4WE&M同時要實現每個分站的1+1無損傷保護倒換。及總共是8*33=264路電話和6*33=198路2/4W E&M的SDH光環網傳輸。
方案描述：
中心站：總共3套ZMUX-3300集中式PCM復用設備，每臺ZMUX-3300里面插裝有14塊支路板，分別為M12-4E1切換支路板3塊，和M30-20業務支路板11塊，每塊M30-20業務支路板對應一個分站，則三套ZMUX-3300剛好對應33個分站。
33個分站點：ZMUX-30PCM復用設備33臺，ZMUX-121E1無損傷自動切換設備也33臺，即每一個分站一臺ZMUX-121和一臺ZMUX-30。每臺ZMUX-30接入8路電話和6路2/4WE&M。
方案拓?fù)鋱D：

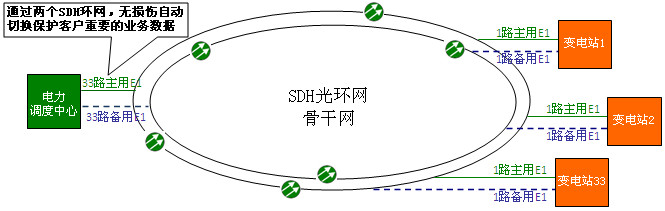

電力調度系統雙SDH遠程通信方案

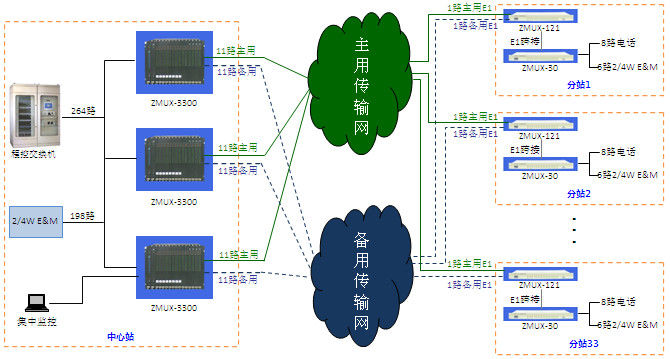

電力調度系統遠程通信明細方案圖

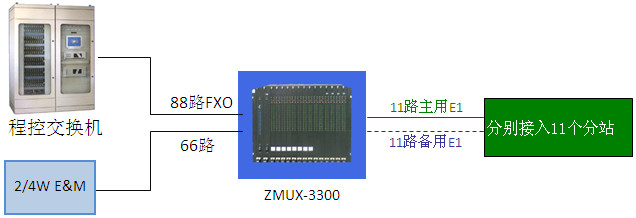

電力調度通信局部接入詳細擴展圖
方案優點：本電力通信系統遠程通信方案非常適合我國現有的電力調度中心組網，它擁有強大的無損傷保護倒換備份功能，能夠多重保護用戶通信的安全，SDH光環網有自愈環的功能，就算有一點不能通信了，則會通過另一點來連接。就算整個SDH光環網都不能通信了，則我們還有備份的SDH光環網可以照樣來實現電力調度系統遠程通信。即本方案最大的優點就是非常安全，保障電力通信暢通無阻的運行。
